IoT · Refrigeração

NTC Refrigeração

Plataforma IoT de monitoramento de refrigeração para redes de lojas: análise de performance, central de alarmes e app mobile, do escopo ao código

Meu papel
Designer UX/UI · Desenvolvedor Full Stack
NTC RefrigeraçãoNTC Refrigeração
01

Contexto

A NTC Refrigeração instala e mantém sistemas de refrigeração em redes de lojas e supermercados. A plataforma centraliza os dispositivos conectados às lojas dos clientes para visualizar, analisar e ajustar os dados em tempo real. Fiz o UX/UI do produto inteiro e o desenvolvimento full stack.

Cliente
NTC Refrigeração
Categoria
IoT · Refrigeração
Papéis
Designer UX/UI, Desenvolvedor Full Stack
Stack
Next.js, React Native, NestJS, PostgreSQL, TimescaleDB, MQTT
02

Desafio

Um sistema de refrigeração gera centenas de variáveis por loja, e quem opera precisa saber em segundos o que está fora do normal. O desafio era transformar essa densidade em leitura rápida, sem esconder o detalhe técnico que o engenheiro precisa, e completar um escopo que não definia alarmes, permissões de escrita, perda de conexão, retenção de dados nem perfis de acesso por empresa.

03

Antes e depois

O ponto de partida foi uma declaração de escopo: uma lista de módulos e funcionalidades. O refinamento transformou essa lista num produto: a operação abre pelos alarmes, ordenados pela gravidade; alterar um parâmetro exige confirmação e fica registrado; cada perfil vê só as próprias lojas; e as decisões técnicas que ainda dependiam da equipe ficaram documentadas em vez de escondidas na tela.

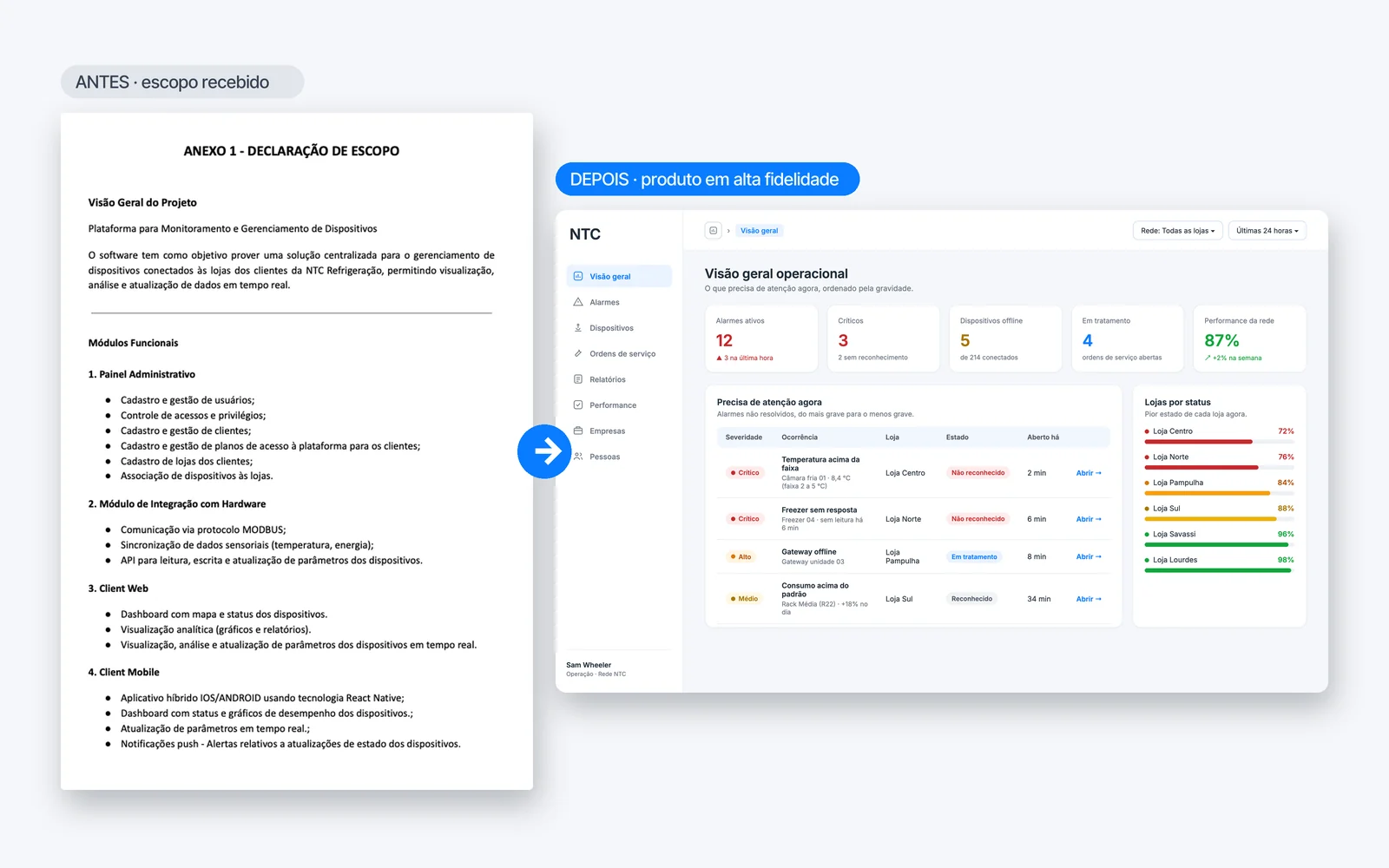

A declaração de escopo recebida e a visão geral do produto em alta fidelidade
04

A análise de performance

A tela mais densa do sistema, em alta fidelidade: um relatório por instalação que mostra primeiro o resultado e deixa o detalhe técnico logo abaixo, organizado por equipamento.

  1. 01 / 05

    Resumo da instalação

    O período, o contrato e as variáveis analisadas no topo, com a nota geral de performance num gráfico de anel e atalhos para alertas, histórico, escala de responsáveis e consumo. Logo abaixo, os indicadores do período e o filtro por grupo de equipamentos, com a contagem de cada um.

  2. 02 / 05

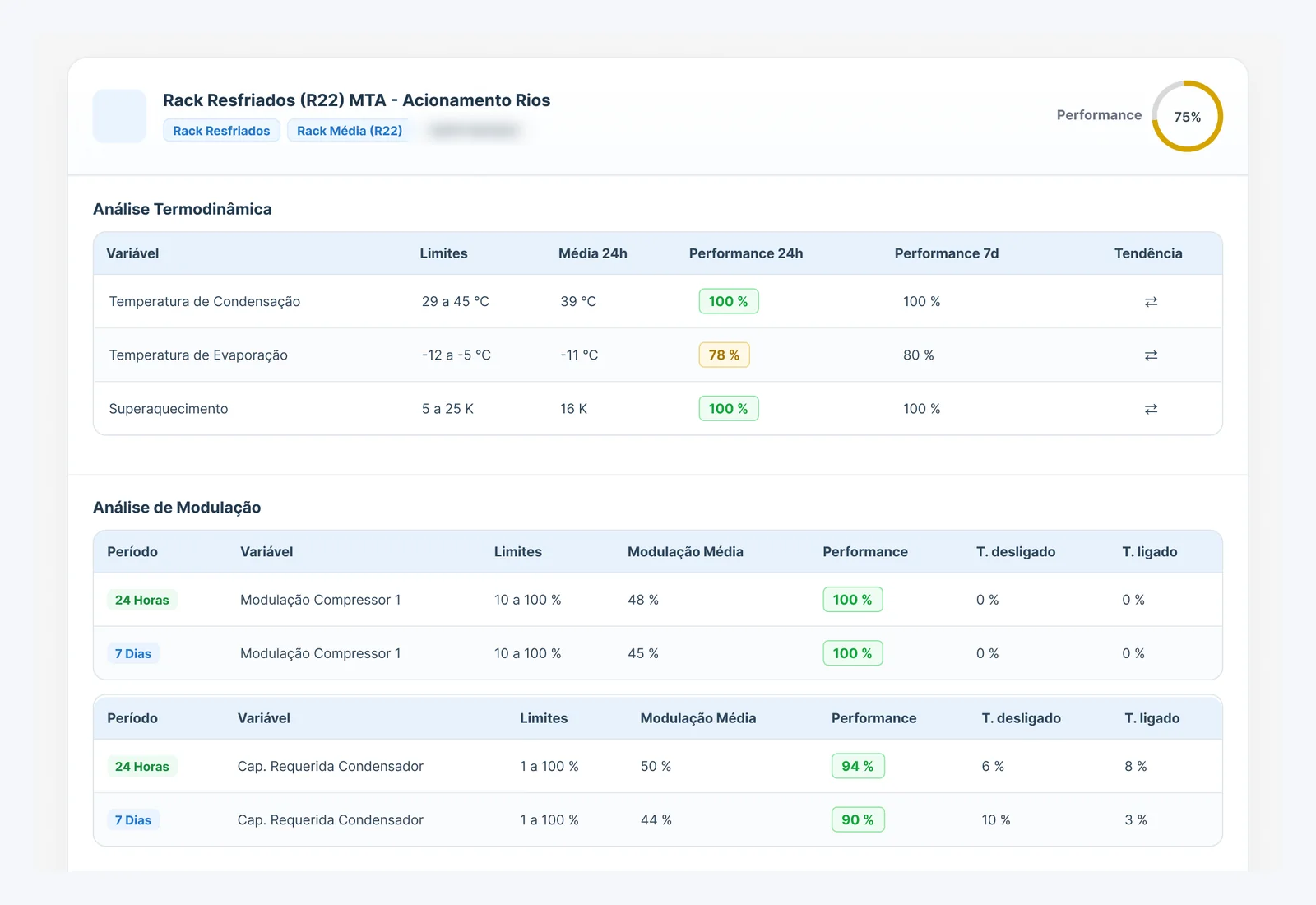

    Equipamento por equipamento

    Cada rack ganha um card com a própria nota de performance. A análise termodinâmica compara condensação, evaporação e superaquecimento com os limites, em 24 horas e 7 dias, com selos verde, âmbar e vermelho e a tendência. A análise de modulação mostra o quanto cada compressor trabalhou.

  3. 03 / 05

    Compressores e condensadores

    O funcionamento de cada estágio de compressor e condensador: tempo ligado, total de partidas e média por hora, que revelam desgaste e ciclos curtos antes de virarem falha.

  4. 04 / 05

    Gerar análise

    A análise é pedida num painel lateral: cliente, instalação e período, sem sair da tela em que a pessoa está.

  5. 05 / 05

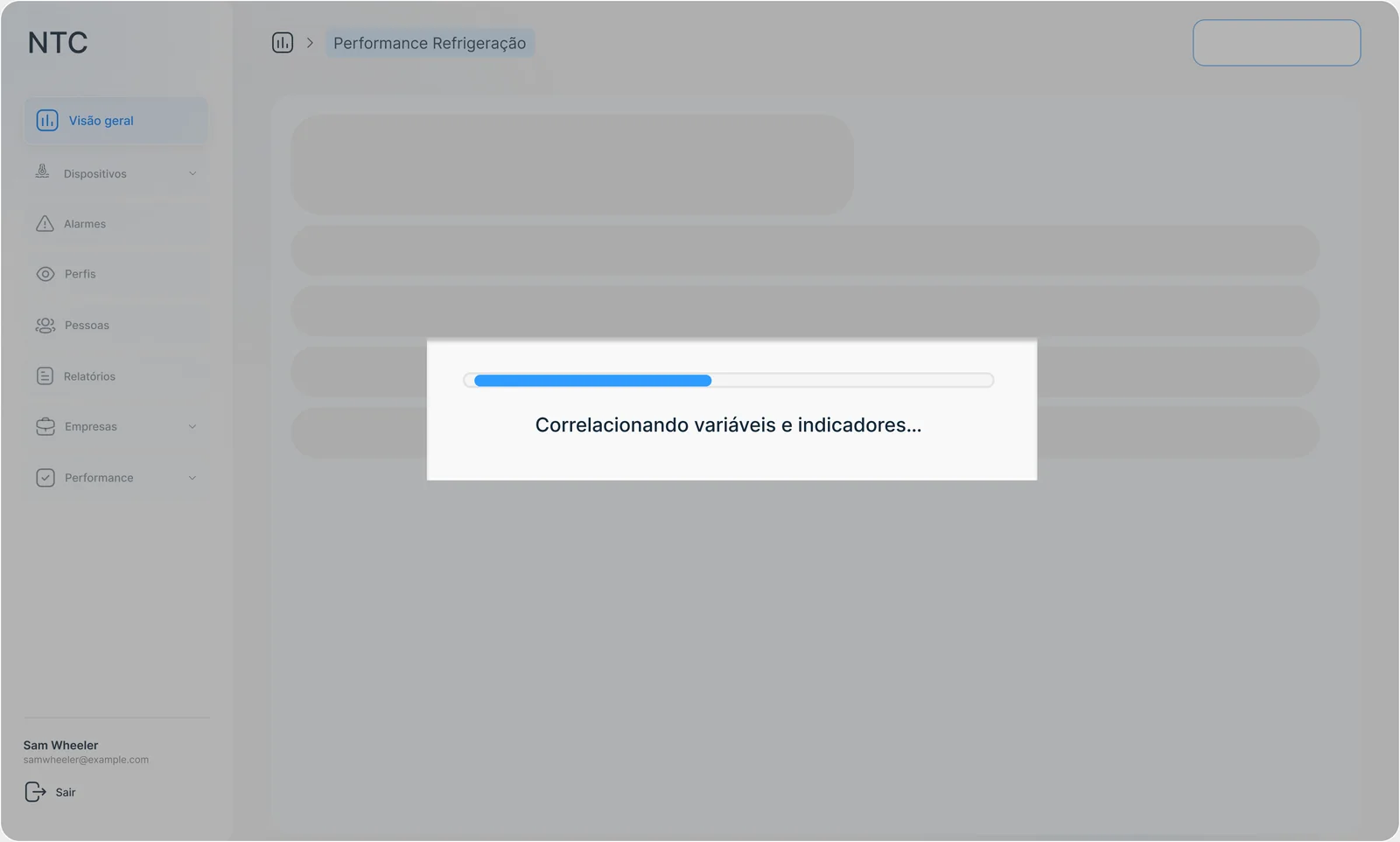

    Processamento

    Enquanto o sistema correlaciona variáveis e indicadores, a tela mostra o esqueleto do relatório e uma barra de progresso, para a espera não parecer travamento.

05

As telas finais do MVP

As telas principais da operação em alta fidelidade, no mesmo sistema visual da análise de performance: cards brancos, azul para ação e cores de status só onde existe algo a resolver.

  1. 01 / 05

    Visão geral operacional

    A primeira tela responde "o que eu preciso resolver agora?": alarmes ativos, críticos, dispositivos offline, atendimentos em curso e a performance da rede, seguidos da lista de alarmes por gravidade e do ranking das lojas pelo pior estado.

  2. 02 / 05

    Central de alarmes

    Filtros por severidade e por estado com a contagem de cada um, e uma tabela que mostra de uma vez o equipamento, a loja, quem está tratando e há quanto tempo o alarme está aberto.

  3. 03 / 05

    Detalhe do alarme

    A temperatura atual contra a faixa permitida, o gráfico com a faixa desenhada ao fundo e o momento do alarme marcado, a linha do tempo do atendimento e as ações principais no topo: reconhecer, abrir ordem de serviço ou ligar para o técnico.

  4. 04 / 05

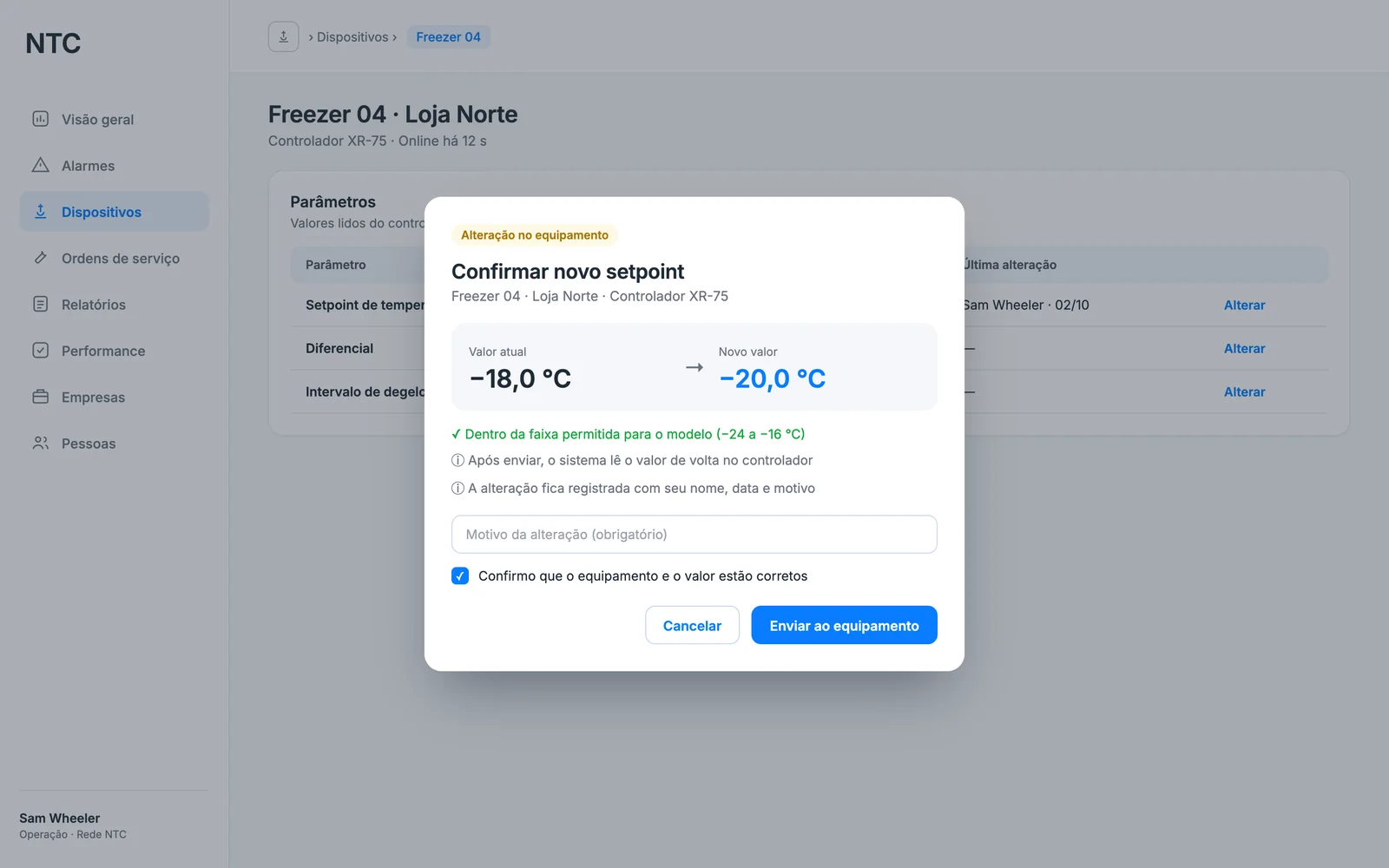

    Alteração segura de parâmetro

    O valor atual e o novo lado a lado, a confirmação de que está dentro da faixa do modelo, o motivo obrigatório e o aviso de que o valor será lido de volta no controlador.

  5. 05 / 05

    Alerta no celular

    A notificação já diz o equipamento, a loja e a temperatura. Ao abrir, o técnico vê o gráfico das últimas horas e pode reconhecer o alarme ou ligar para quem está de plantão.

06

Do escopo ao produto

Antes das telas, organizei o escopo num mapa do produto que a equipe pudesse validar, com as regras técnicas que ainda dependiam de decisão marcadas como pendentes.

  1. 01 / 03

    Módulos e navegação

    Os quatro módulos (administração, loja/web, app mobile e hardware) e o caminho que a pessoa faz: cliente/rede → loja → equipamento → telemetria → alarme → ação e histórico.

  2. 02 / 03

    Central de alarmes como centro do MVP

    A operação abre pelos problemas: alarmes ativos, alta severidade, dispositivos offline e em tratamento, e uma lista por severidade com loja, estado do atendimento e há quanto tempo está aberto.

  3. 03 / 03

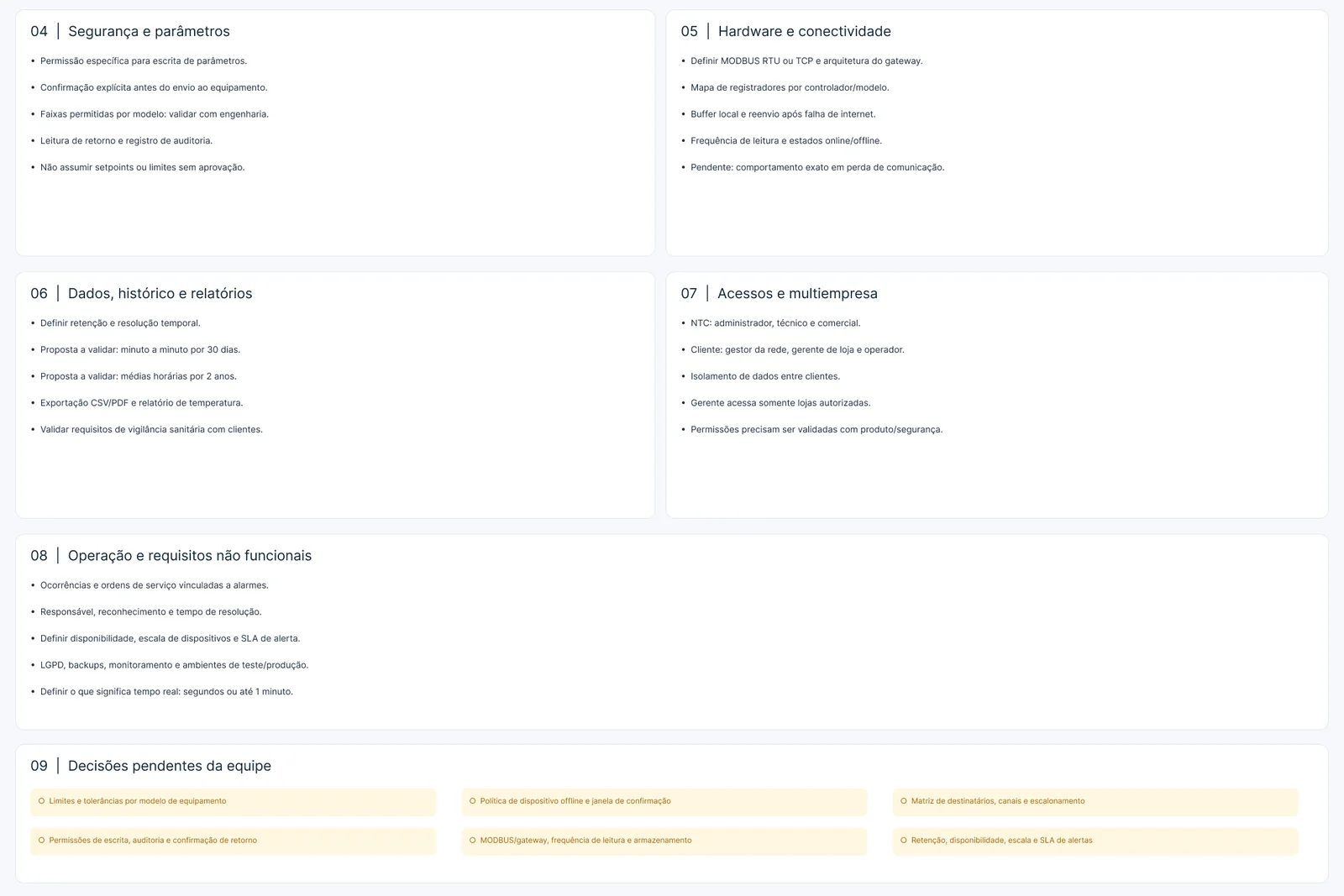

    Regras e decisões pendentes

    Segurança de parâmetros, hardware e conectividade, dados e histórico, acessos por empresa e requisitos não funcionais, cada bloco com o que ainda precisava ser validado com engenharia e com os clientes.

07

Validação de fluxo em wireframe

O restante do MVP foi validado com a equipe em wireframes editáveis antes do visual final: cadastros, ordens de serviço, relatórios, preferências e acessos.

  1. 01 / 09

    Dispositivos e conectividade

    Cada controlador e gateway com status online ou offline e o tempo desde a última comunicação.

  2. 02 / 09

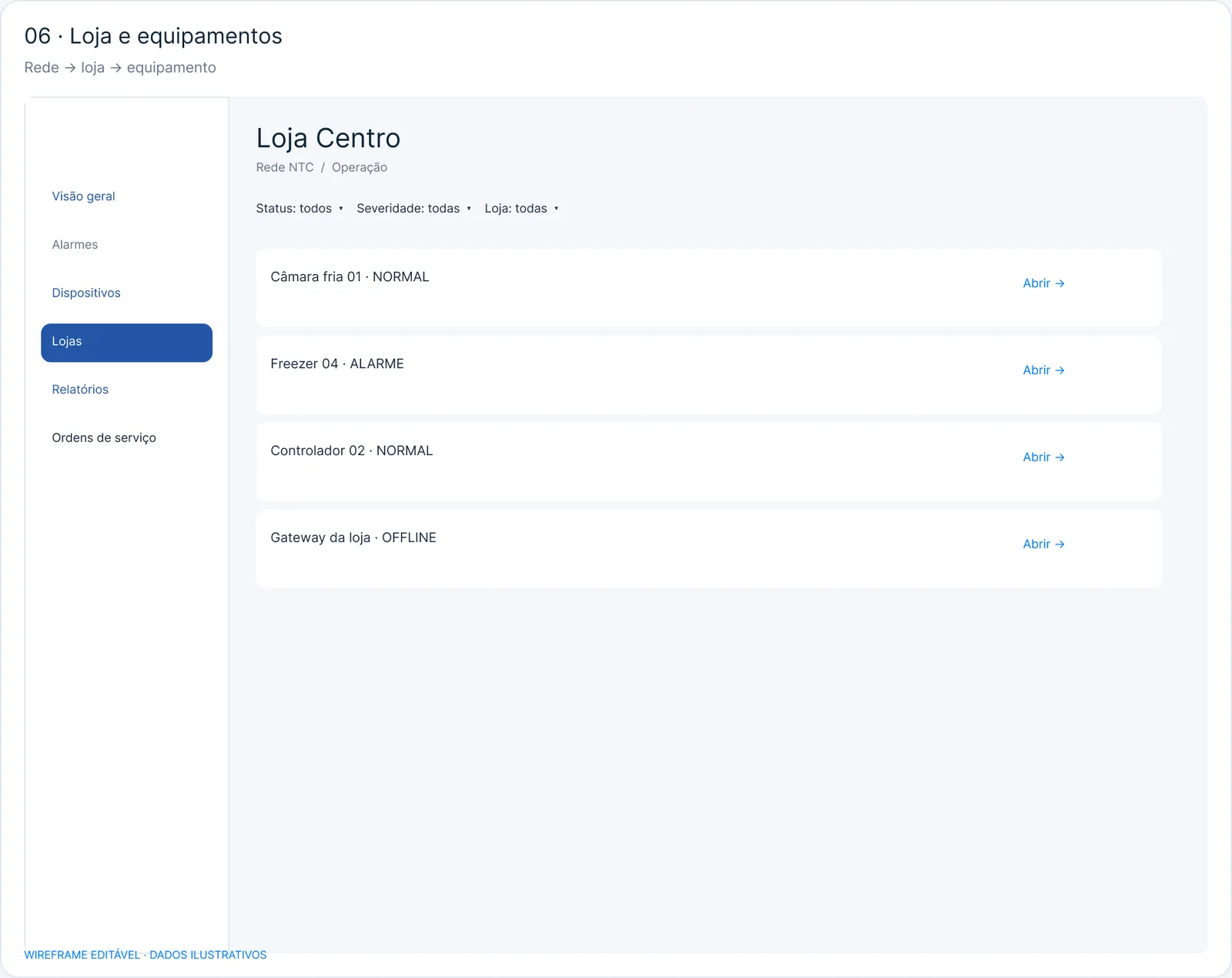

    Loja e equipamentos

    Dentro da loja, cada equipamento com o seu estado, para ir da rede ao freezer com problema em poucos cliques.

  3. 03 / 09

    Relatórios e histórico

    Temperatura e eventos por período, com a faixa permitida e os alarmes marcados na linha do tempo, e exportação em PDF.

  4. 04 / 09

    Ocorrência e ordem de serviço

    O alarme vira atendimento: prioridade, técnico responsável e o registro do diagnóstico e das ações realizadas.

  5. 05 / 09

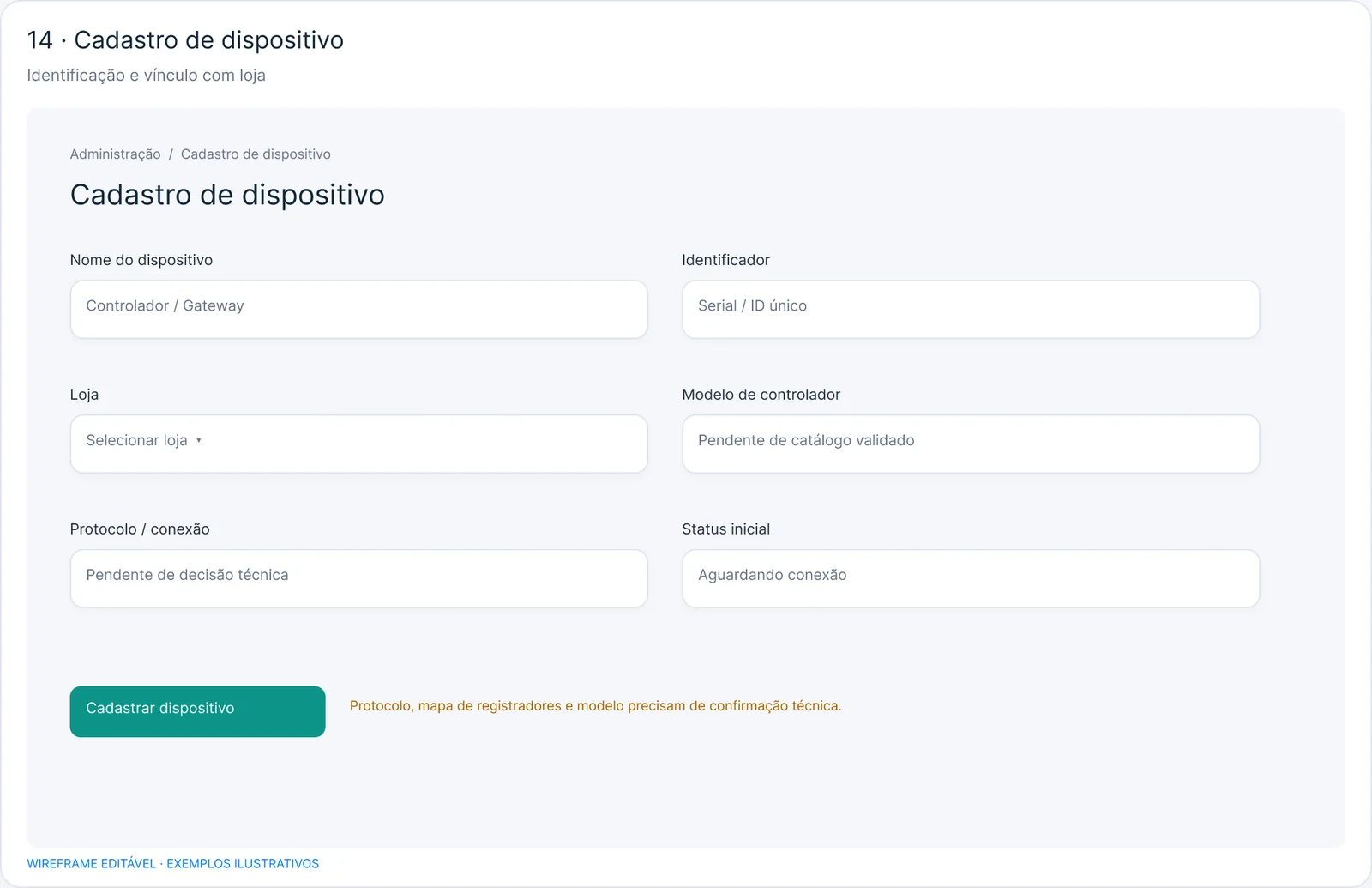

    Cadastro de dispositivo

    Nome, identificador, loja, modelo do controlador e protocolo de conexão, ligando o equipamento físico ao sistema.

  6. 06 / 09

    Exportação de relatório

    Tipo de relatório, escopo (rede, loja ou equipamento), período, formato CSV ou PDF e resolução dos dados.

  7. 07 / 09

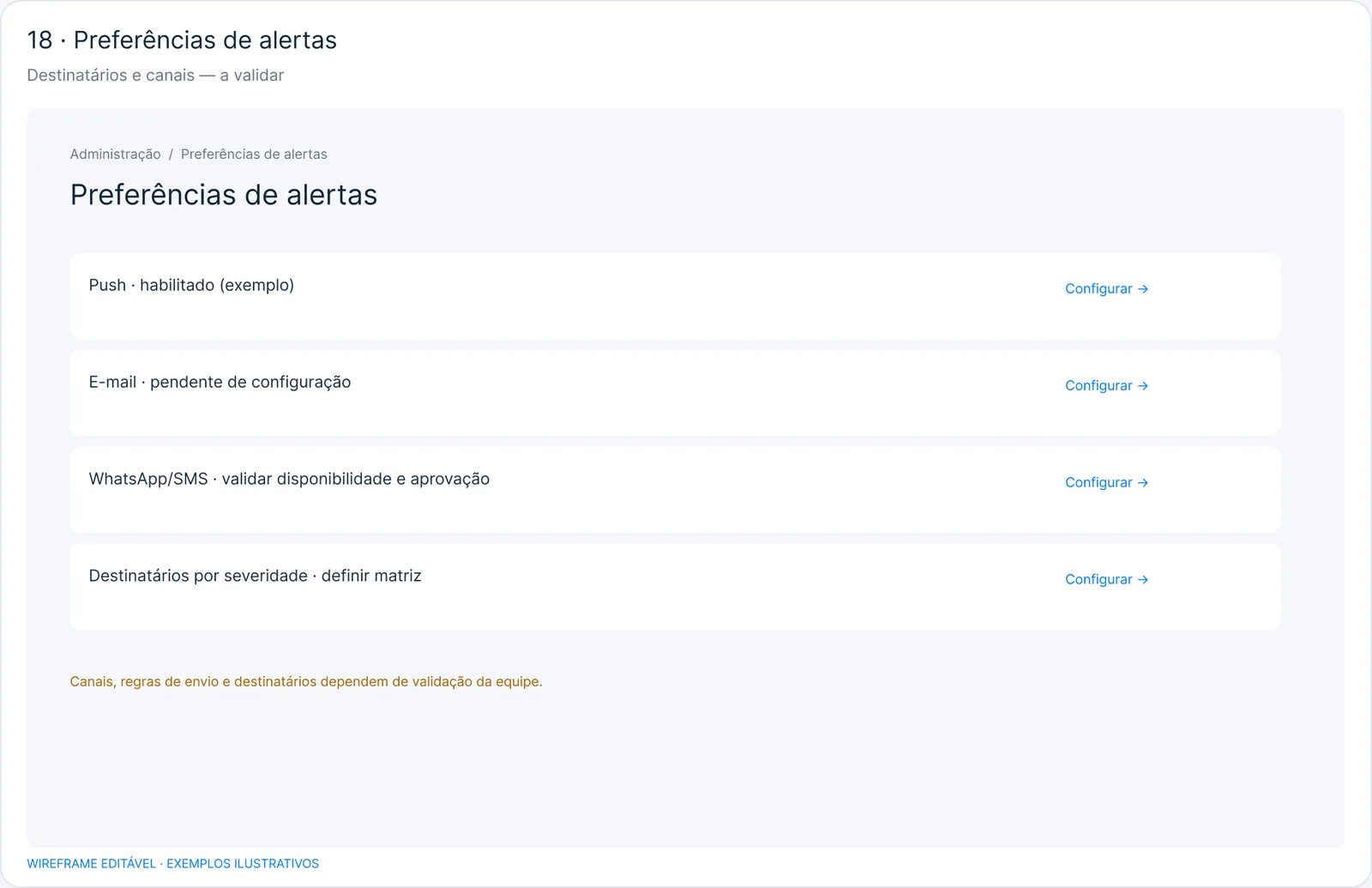

    Preferências de alertas

    Os canais de cada pessoa (push, e-mail, WhatsApp/SMS) e os destinatários por severidade.

  8. 08 / 09

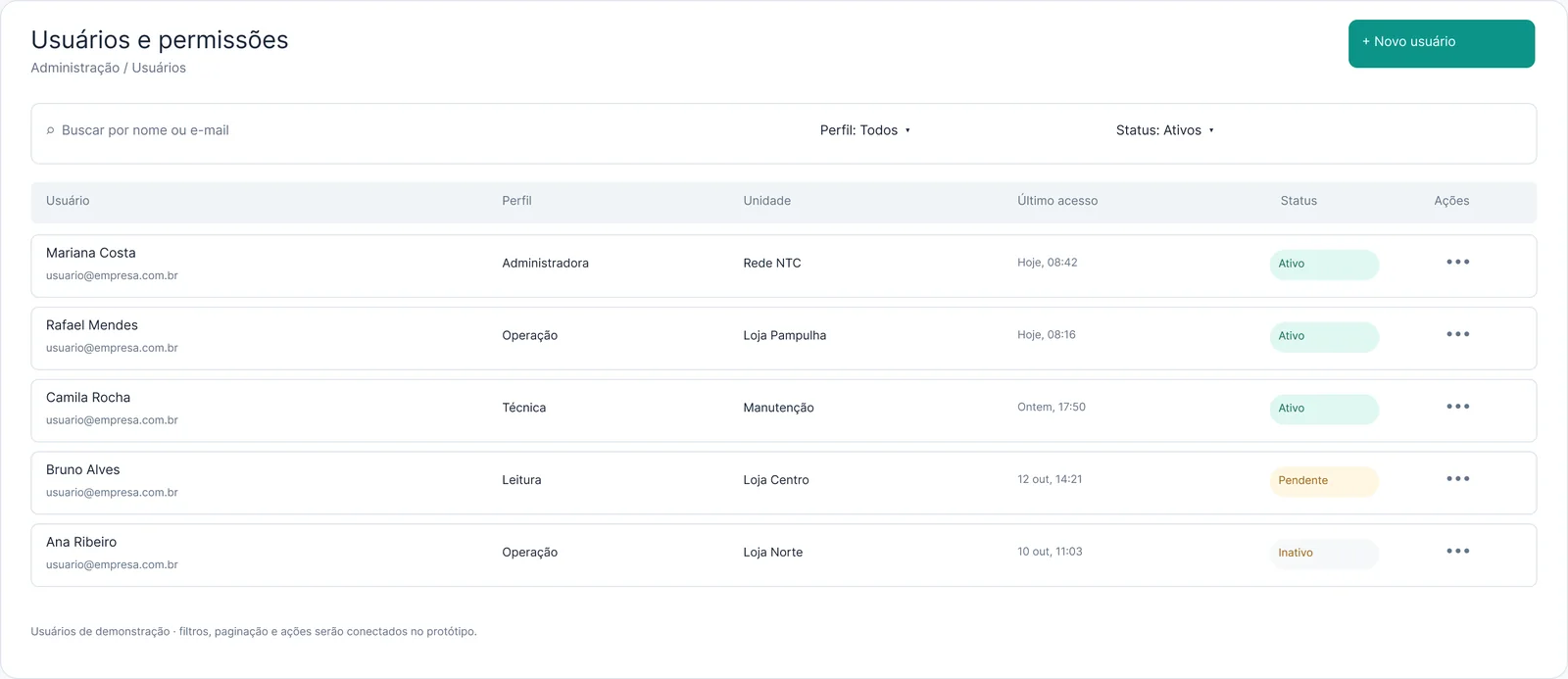

    Usuários e permissões

    A equipe com perfil, unidade, último acesso e status, e o convite por e-mail para o usuário criar a própria senha.

  9. 09 / 09

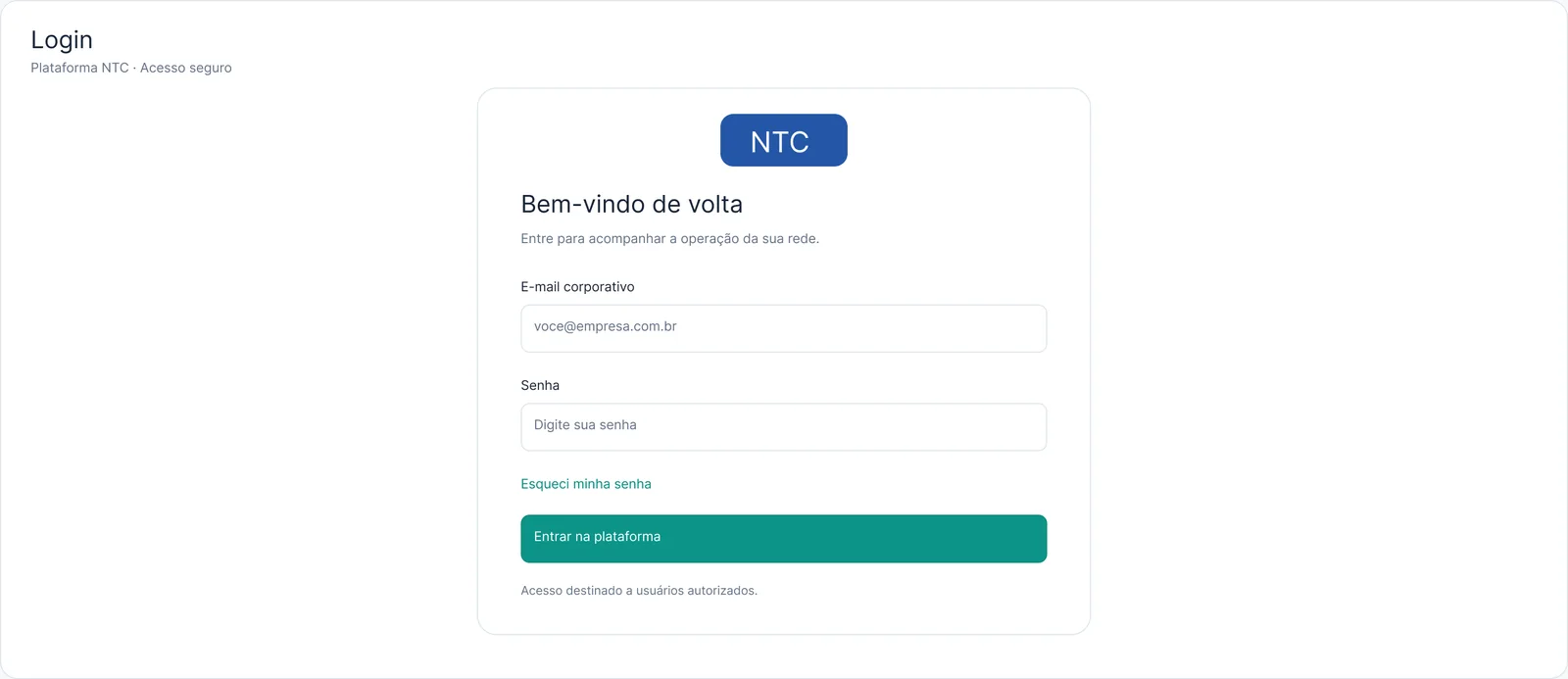

    Login

    A entrada da plataforma com e-mail corporativo e o pedido de acesso, que pode depender de aprovação.

08

App mobile

12 telas para quem está na rua ou na loja: receber o alerta, ver o gráfico, reconhecer o alarme, confirmar um parâmetro, acompanhar ordens de serviço e notificações.

Visão geral, central de alarmes e detalhe do alarme

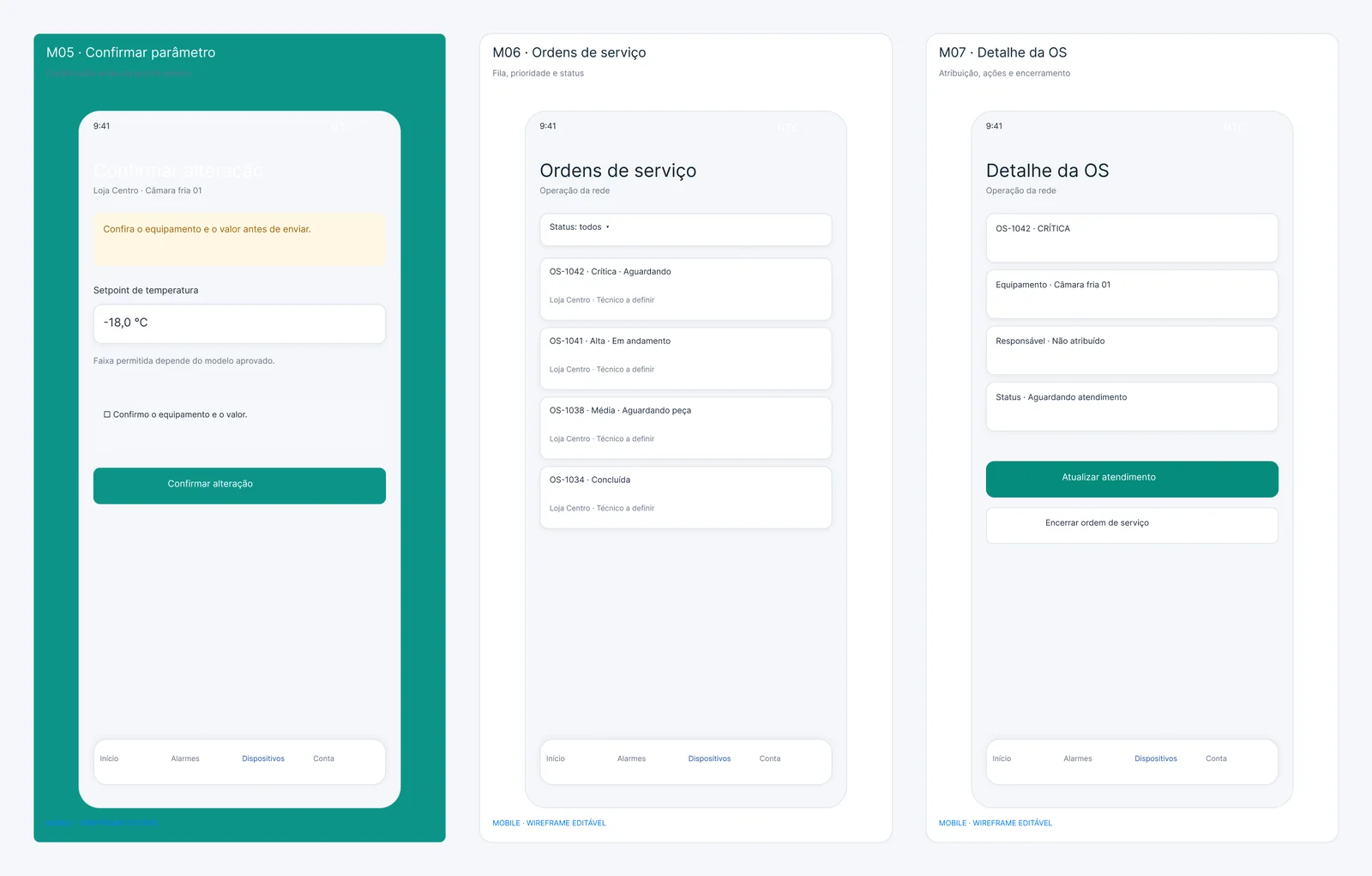

Confirmar parâmetro, ordens de serviço e detalhe da OS
09

Fluxos de navegação

Cinco fluxos para o protótipo clicável: alarmes, equipamentos, atendimento, acessos e administração/relatórios.

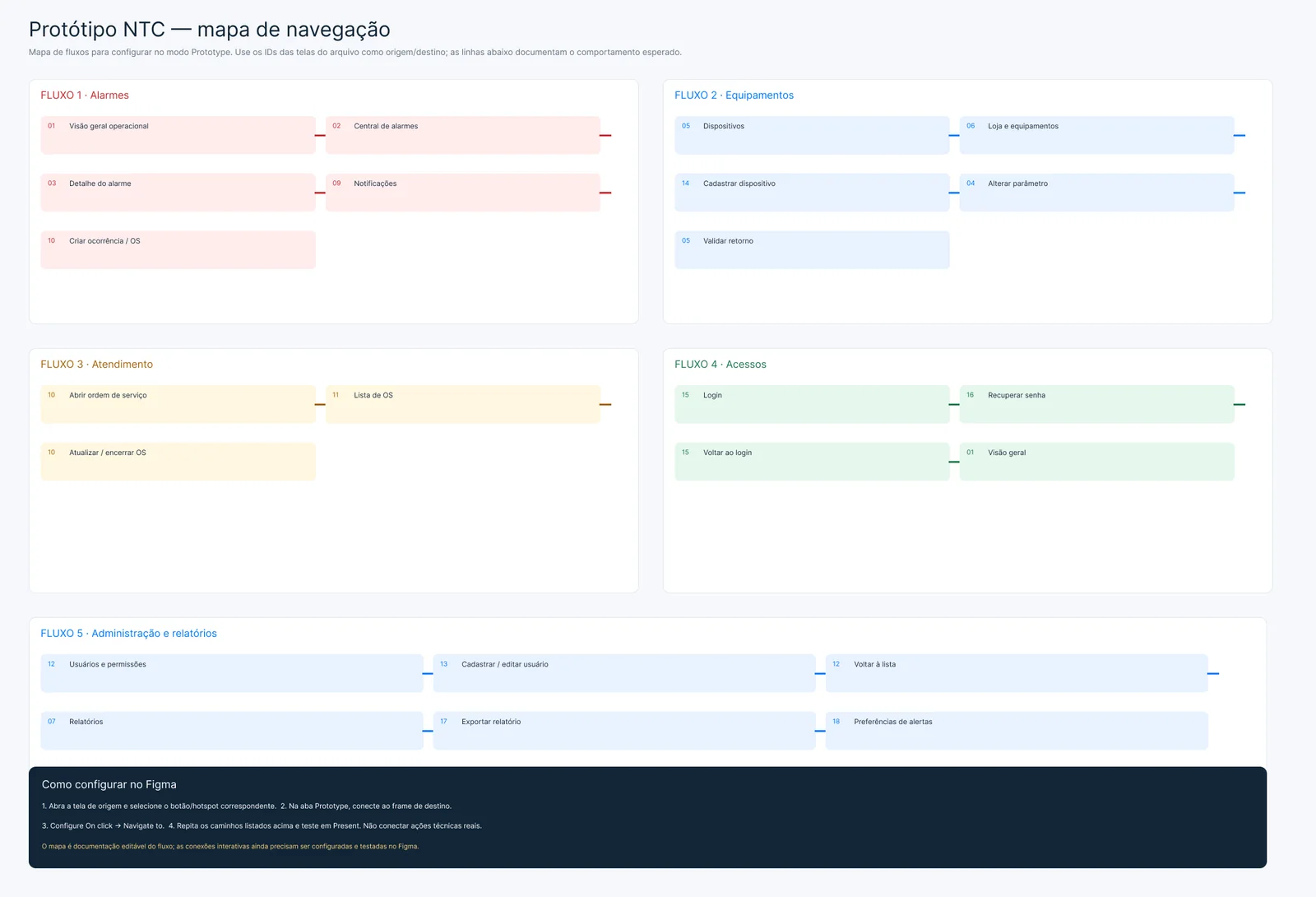

Mapa de navegação do protótipo
10

Arquitetura

Uma stack pensada para telemetria: muitos dados chegando o tempo todo, alertas que não podem atrasar e o mesmo back-end servindo a web e o app.

Front-end
React e Next.js com TypeScript, tabelas e gráficos para leitura densa
Mobile
React Native com notificações push (Firebase Cloud Messaging)
Back-end
Node.js com NestJS, API REST e WebSocket para os dados em tempo real
Dados
PostgreSQL com TimescaleDB para a série temporal da telemetria e Redis com BullMQ para a fila de alarmes e notificações
Hardware
Gateway nas lojas lendo os controladores via MODBUS e enviando por MQTT, com buffer local quando a internet cai
Design
Figma: escopo visual, wireframes, alta fidelidade, componentes e protótipo navegável
11

Regras que o produto garante

Num sistema que mexe em equipamento real, algumas regras não podem depender só da interface:

Escrita de parâmetros
Permissão própria, confirmação explícita, faixa permitida por modelo e leitura de retorno do controlador
Alarmes
Severidade, reconhecimento, responsável e tempo de resolução, ligados à ordem de serviço
Conectividade
Estado online/offline por dispositivo e reenvio dos dados guardados após falha de internet
Multiempresa
Perfis da NTC e do cliente separados, isolamento de dados entre clientes e gerente vendo só as próprias lojas
Auditoria
Registro de quem alterou cada parâmetro, quando e com qual valor

Sistema Visual

Um visual técnico e claro: fundo cinza-claro, cards brancos, azul para ação e as cores de status reservadas para o que importa (verde dentro da faixa, âmbar em atenção, vermelho crítico), para que a pessoa ache o problema só pela cor.

Paleta

Azul Ação

#087CFF

Botões, filtros ativos e links

Verde Performance

#13A63B

Dentro da faixa e nota de performance

Âmbar Atenção

#A77600

Fora do ideal, sem ser crítico

Vermelho Crítico

#C7292E

Alarmes críticos e falhas

Verde-azulado

#0D9488

Ações de atendimento e confirmação

Grafite

#1F2B36

Títulos e textos

Tipografia

Inter

400 / 500 / 600 / 700

Fonte única: títulos, tabelas e números

12

Aprendizado

Em sistemas densos, o trabalho de UX é decidir a ordem da leitura: primeiro o resultado, depois o motivo, por último o dado bruto. Documentar o escopo como produto, com as decisões pendentes à vista, evitou desenhar telas em cima de regras que ninguém tinha validado.
